Gli amplificatori di potenza servono per estendere la gamma di corrente di riscaldamento oltre il livello massimo di 10 o 20 A degli analizzatori termici autonomi. Il Power Booster include il proprio sistema di riscaldamento in corrente continua ed è controllato dall'analizzatore termico utilizzando lo stesso software e i controlli dell'interfaccia utente per tutti i metodi di prova in regime di stabilità e transitori. Dal punto di vista dell'operatore, l'utilizzo del Power Booster comporta semplicemente un cambio dei cavi utilizzati per l'erogazione di energia termica. Può essere utilizzato per tutti i tipi di dispositivi normalmente testati dagli analizzatori termici ma più tipicamente per diodi, IGBT, MOSFET e tiristori.

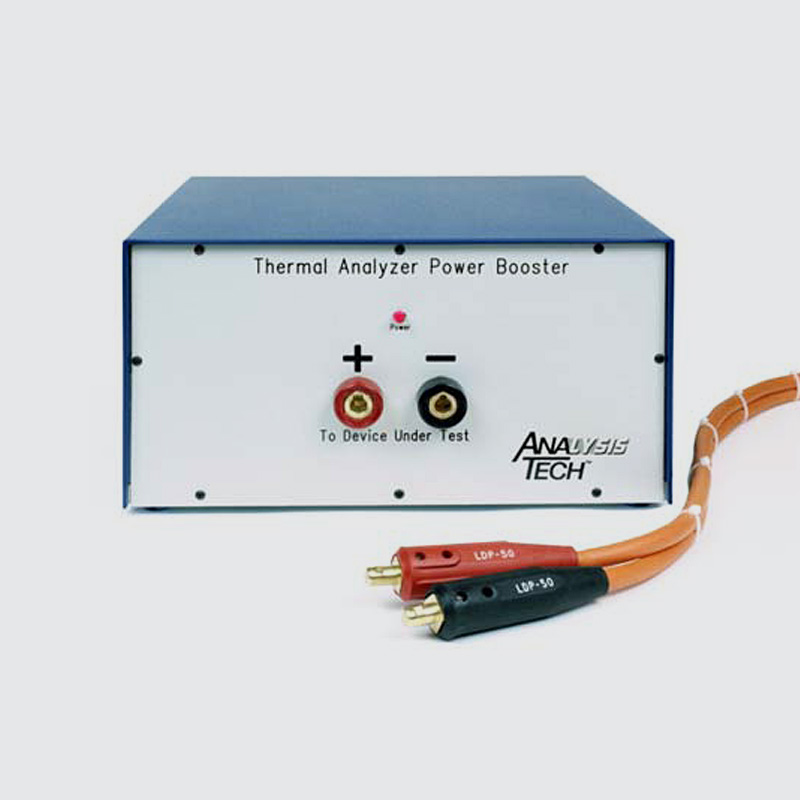

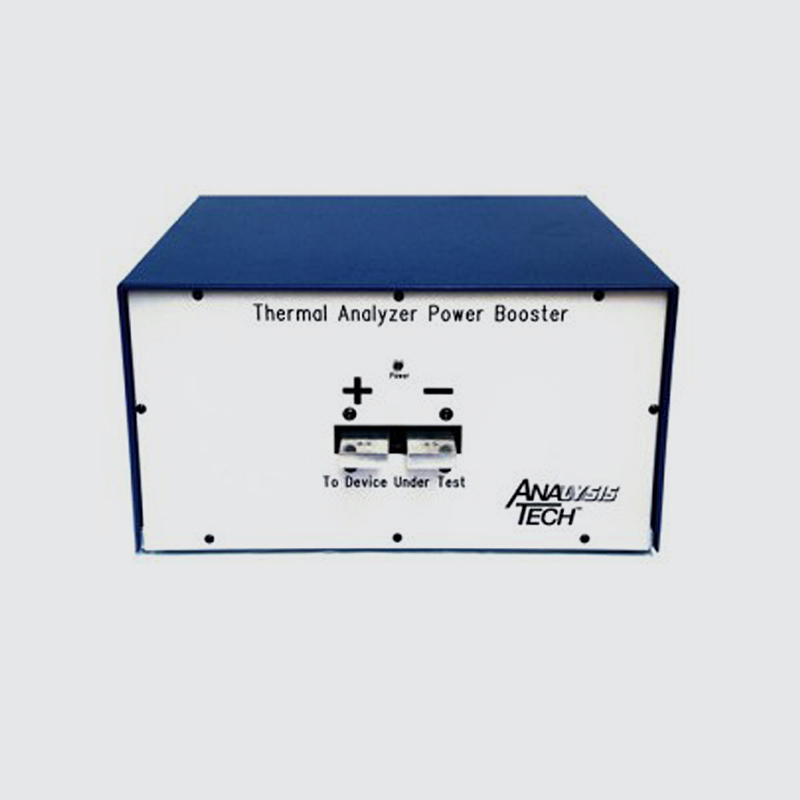

Power Booster è dotato di connettori per pannelli ad alta corrente twist-lock sicuri e convenienti con cavi ultra-flessibili per l'alimentazione del dispositivo in prova. Tutti i connettori sono codificati a colori in base alla polarità per evitare errori di installazione. Sono inclusi tutti i cavi necessari e le connessioni dell'interfaccia fino all'apparecchiatura del dispositivo e al collegamento dell'alimentazione AC.
Gli amplificatori di potenza sono classificati in base alla massima capacità di corrente di riscaldamento allo stato stazionario e offrono anche capacità di prova di sovratensione con una varietà di sequenze di sovratensione programmabili. Il Booster 200A è raffreddato ad aria mentre i Booster 400A e 1000A sono raffreddati a liquido.
Caratteristiche dell'amplificatore da 1000A:
- Progettato per una comoda calibrazione interna
- Connessione standard e personalizzata per vari dispositivi di potenza
- Compatibile con tutti i dispositivi di prova di Analysis Tech
- Set di cavi incluso (2 metri) per il collegamento al dispositivo in prova
- Istruzioni complete e garanzia
NOTA: tensione di alimentazione alternativa opzionale: 360-440V AC, trifase, 47-63 Hz.
NOTA: le specifiche relative al consumo CA non includono l'alimentazione dei refrigeratori a ricircolo per i booster di potenza 400A e 1000A. Per ulteriori informazioni, consultare i chiller raccomandati per gli amplificatori di potenza da 400A e da 1000A.
| Technical specifications | |||
|---|---|---|---|
| Max. Heating-Current (Steady State) | 200 Amps | 400 Amps | 1000 Amps |
| Max. Heating Voltage | 20 volts | 15 volts | 6 volts |
| Current Measurement Accuracy | +/-0.2% of F.S. | +/-0.2% of F.S | +/-0.2% of F.S. |
| Booster Cooling | Air cooled | Liquid cooled (>1 gpm @30 psi, 600 W) |
Liquid cooled (>2 gpm @50 psi, 1200W) |
| Supply Voltage (standard) | 180-235VAC 20A 3-Phase, 47-63Hz |
180-235VAC 35A 3-Phase, 47-63Hz |
180-235VAC 35A 3-Phase, 47-63Hz |
| Dimensions | 10"Hx17"Wx17"D 10"Hx17"Wx28"D |
10"Hx17"Wx17"D 10"Hx17"Wx28"D |
10"Hx17"Wx17"D 22 "Hx17"Wx28"D |
| Net Weight | 170 lbs (77 kg) | 250 lbs (115 kg) | 350 lbs (160 kg) |
